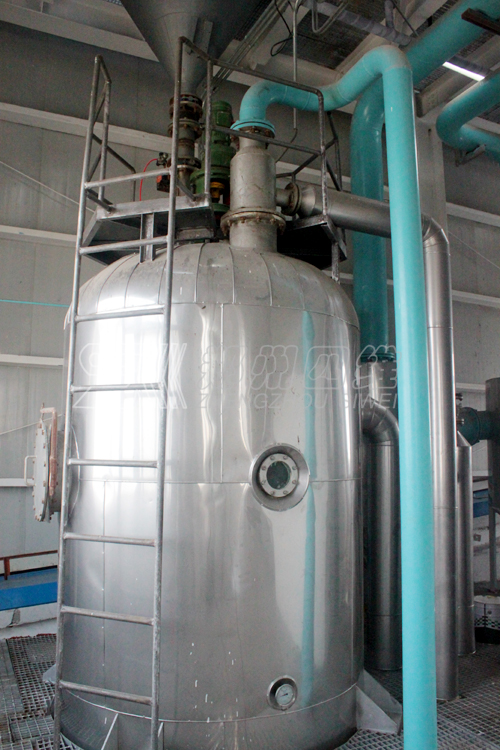

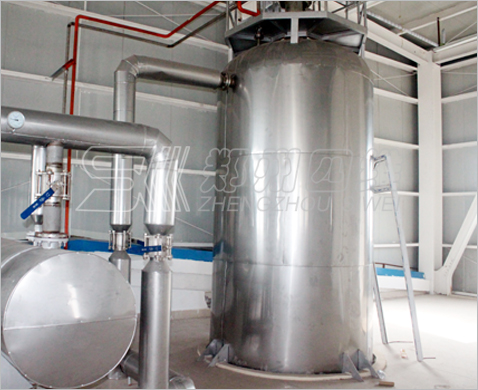

真空脱溶塔

真空脱溶塔工作原理

　　质量合格的脱胶油从脱溶塔的顶部进入上层，在各层隔板的导流作用下沿着一定的方向流动。在液位达到一定的高度后，自动向下层溢流，充分脱溶后的油最后从底层的出油管排出。每层每个隔板的隔间都有一定数量的油循环器，油循环器底部喷嘴通入干燥蒸汽，在设备内负压作用下，直接蒸汽带动油品沿着导流锥形管上升并在油循环器顶部的锥形帽作用下向四周散开。在此过程中油与蒸汽充分混合后分离，油中的残存溶剂等被充分汽提出去。溶剂、蒸汽等混合气体经塔顶的捕沫装置后进入真空系统。

　　经脱溶的四级油通过泵输送到油冷却器降温后进入成品油罐。
